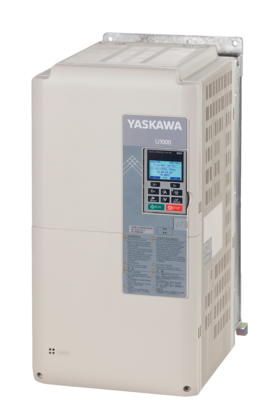

U1000 Serija

CIMR-UC2E0154AAA

Matrični pretvornik

Pregled

U1000 je popolna izbira za načine uporabe z enojnim pogonom motorja, pri katerih obstaja potreba po regeneraciji energije in nizkih harmonikih, kot so dvigala, tekoče stopnice, stroji za gretje, ventilacijo in hlajenje (HVAC), dvižne naprave, centrifuge in mnoge druge.

  • Precise control of induction and permanent motors with or without encoder
  • Highly efficient AC to AC direct conversion
  • Automatic motor data adjustment
  • 13 language full text keypad built in

Tehnične informacije

  • Vhodna moč napajanja
  • 200 V
  • Vhodna moč faz
  • 3-phase
  • Merjeni izhodni tok (HD)
  • 130 A
  • Merjeni izhodni tok (ND)
  • 154 A
  • Tip motorja
  • Permanent magnet motor, Induction motor
  • EMC Filter
  • ✓ Da
  • Skladnost s standardi
  • CE, RoHS, UL, GL
  • Temperatura okolice (Min)
  • -10 °C
  • Temperatura okolice (Max)
  • 40 °C
  • Temperatura okolice (Max) z korekcijskim faktorjem
  • 50 °C
  • Max. Vlažnost (brez kondenzacije)
  • 95 %
  • Max. Nadmorska višina (brez korekcijskega faktorja)
  • 1.000 m
  • Max. Nadmorska višina (z korekcijskim faktorjem)
  • 3.000 m
  • Višina
  • 990 mm
  • Širina
  • 415 mm
  • Globina
  • 403 mm
  • Teža
  • 115 kg
  • Priloga
  • IP00
  • Okoljevarstvene specifikacije
  • Standard
