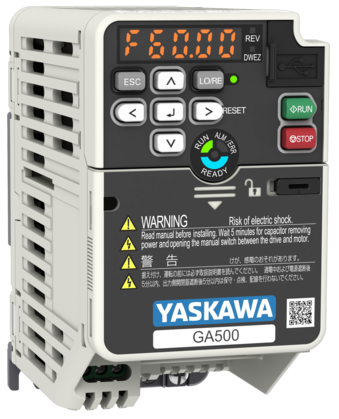

GA500 Series

GA50C2004EBA

AC Microdrives for Industrial Applications

Pregled

The GA500 drive comes with valuable functions and smart features to provide benefits through the whole life cycle of a machine or installation. From drive selection, through design, installation, start-up or troubleshooting, the GA500 makes life easy.

  • One drive controlling any induction, permanent magnet or synchronous reluctance motor
  • Built in EMC filter, braking chopper reduce panel space
  • Easy motor setup without the need for auto-tuning simplifies tuning with connected machinery
  • Convenient commissioning by programming without main power from PC or Smart Phone

Tehnične informacije

  • Vhodna moč napajanja
  • 200 V
  • Vhodna moč faz
  • 3-phase
  • Merjeni izhodni tok (HD)
  • 3 A
  • Merjeni izhodni tok (ND)
  • 3,5 A
  • Max delovna moč (HD)
  • 0,55 kW
  • Max delovna moč (ND)
  • 0,75 kW
  • Tip motorja
  • Induction motor, Permanent magnet motor, Synchronous reluctance motor
  • Zavorni tranzistor
  • Built-in
  • EMC Filter
  • ✓ Da
  • Skladnost s standardi
  • cUL, CE, EAC, RoHS, UL
  • Temperatura okolice (Min)
  • -10 °C
  • Temperatura okolice (Max)
  • 50 °C
  • Temperatura okolice (Max) z korekcijskim faktorjem
  • 60 °C
  • Max. Vlažnost (brez kondenzacije)
  • 95 %
  • Max. Nadmorska višina (brez korekcijskega faktorja)
  • 1.000 m
  • Max. Nadmorska višina (z korekcijskim faktorjem)
  • 4.000 m
  • Višina
  • 128 mm
  • Širina
  • 68 mm
  • Globina
  • 148 mm
  • Teža
  • 0,9 kg
  • Priloga
  • IP20
  • Okoljevarstvene specifikacije
  • Standard
